   1.3. ВЦ 14-46 №2÷№8(аналог ВР 280-46; ВР 300-45; ВЦ9-55; ВР15-45; ВЦ12-49)


Общие сведения:

  • -  низкого и среднего давления
  • -  одностороннего всасывания
  • -  корпус спиральный поворотный
  • -  вперед загнутые лопатки
  • -  количество лопаток - 32
  • -  направление вращение - правое и левое.

Назначение:

  • -  стационарные системы вентиляции, кондиционирования, воздушного отопления
  • -  технологические установки различного назначения.

Варианты изготовления:

ТУ 4861-016-00270366-96

  • -  общего назначения из углеродистой стали
  • -  общего назначения теплостойкие из углеродистой стали (Ж2)
  • -  коррозионностойкие из нержавеющей стали (К1)
  • -  коррозионностойкие теплостойкие из нержавеющей стали (К1Ж2)

ТУ 22-5744-84

  • -  взрывозащищенные из разнородных металлов (Р)
  • -  взрывозащищенные теплостойкие из разнородных металлов (РЖ2)
  • -  взрывозащищенные корозионностойкие из нержавеющей стали (РК1)
  • -  взрывозащищенные корозионностойкие теплостойкие из нержавеющей стали (РК1Ж2)

ТУ 22-121-003-89

  • -  взрывозащищенные из алюминиевых сплавов (И1).

Условия эксплуатации:

Вентиляторы эксплуатируют в условиях умеренного (У) и тропического (Т) климата второй и третьей категории размещения по ГОСТ 15150.

При обеспечении защиты двигателя от атмосферных воздействий допускается использование вентиляторов в условиях умеренного климата первой категории размещения.

Вентиляторы могут эксплуатироваться в сейсмически опасных зонах.

Температура окружающей среды от минус 400С до 400С (450С для вентиляторов тропического исполнения).

Температура среды, перемещаемой вентиляторами:

ВЦ14-46 №2÷№8, ВЦ14-46 №2К1÷№8К1, ВЦ14-46 №2,5.1Р÷№8.1Р, ВЦ14-46№2,5.1РК1÷№8.1РК1, ВЦ14-46№2И1÷№8И1

 - до 800С

ВЦ14-46 №2,5.1РЖ2÷№8.1РЖ2

 - до 1500С (для смесей групп Т1,Т2,Т3)

ВЦ14-46 №2Ж2÷№8Ж2,ВЦ14-46 №2К1Ж2÷8К1Ж2

 - до 2000С

ВЦ 4-75 №2,5.1РК1Ж2÷№8.1РК1Ж2

 - до 2000С (для смесей групп Т1,Т2)

Вентиляторы используются для перемещения воздуха и других газовых смесей с содержанием пыли и твердых примесей не более 100мг/м3 и не содержащих липких веществ и волокнистых материалов.

Взрывозащищенные вентиляторы не применимы для перемещения газопаровоздушных смесей от технологических установок, в которых взрывоопасные вещества нагреваются выше температуры самовоспламенения или находятся под избыточным давлением.

Не рекомендуется параллельная работа нескольких вентиляторов без элементов сети. При работе на всасывание, необходим диффузор на выходе.

Ограничений условий эксплуатации взрывозащищенных вентиляторов см. таблицу 3.

ВЕНТИЛЯТОРЫ РАДИАЛЬНЫЕ ВЦ14-46

  • общего назначения из углеродистой стали (-01А)
  • общего назначения теплостойкие из углеродистой стали (Ж2-01А)
  • коррозионностойкие из нержавеющей стали (К1-01А)
  • коррозионностойкие теплостойкие из нержавеющей стали (К1Ж2-01А)

Типоразмер вентилятора

конструк тивное испол нение

относи тельный диаметр колеса

двигатель

частота вращения рабочего колеса, об/мин

параметры в рабочей зоне

Масса венти лятора, не более кг.

виброизо ляторы

типо размер

мощ ность, кВт

производи тельность, 103 м3/час

полное давление, Па

тип

кол-во

1

2

3

4

5

6

7

8

9

10

11



1

1,0

АИР56А4

0,12

1350

0,46-0,64

235-260

20







АИР56В4

0,18

1350

0,64-0,90

260-280

20

ВЦ14-46-2-01А

АИР63А4

0,25

1350

0,90-1,35

280-1190

21,8

ВЦ14-46-2Ж2-01А

АИР71В2

1,1

2805

0,95-1,65

975-1190

25

ВЦ14-46-2К1-01А

АИР80А2

1,5

2850

1,55-2,15

1220-1270

28

ВЦ14-46-2К1Ж2-01А

АИР80В2

2,2

2850

2,15-3,75

1270-1300

31



1

1,0

АИР63В4

0,37

1320

0,97-1,42

370-440

31

ДО -38

4



АИР71А4

0,55

1357

1,42-2,08

450-460

31,3

ВЦ14-46-2,5-01А

АИР80В2

2,2

2850

2,00-2,55

1700-1900

38

ВЦ14-46-2,5Ж2-01А

АИР90L2

3,0

2850

2,55-3,4

1900-2000

42

ВЦ14-46-2,5К1-01А

АИР100S2

4,0

2850

3,4-4,3

2000-1970

59

5

ВЦ14-46-2,5К1Ж2-01А

АИР100L2

5,5

2850

4,3-4,45

1970-1960

65



1

1,0

АИР71В6

0,55

915

1,34-2,95

305-410

43

ДО -38

4

ВЦ14-46-3,15-01А

АИР80А6

0,75

920

2,95-3,35

410-355

46

ВЦ14-46-3,15Ж2-01А

АИР80А4

1,1

1395

2,05-2,75

730-810

45

ВЦ14-46-3,15К1-01А

АИР80В4

1,5

1395

2,75-3,80

810-860

47

ВЦ14-46-3,15К1Ж2-01А

АИР90L4

2,2

1395

3,80-4,80

860-875

54

5



1

1,0

АИР80В6

1,1

920

2,65-3,60

506-580

67

ДО -38

6



АИР90L6

1,5

925

3,60-4,45

585-635

71

ВЦ14-46-4-01А

АИР100L6

2,2

945

4,45-6,60

655-648

95

ВЦ14-46-4Ж2-01А

АИР100L4

4,0

1410

4,17-5,66

1230-1400

95

ВЦ14-46-4К1-01А

АИР112М4

5,5

1430

5,66-7,63

1425-1545

102

7

ВЦ14-46-4К1Ж2-01А

АИР132S4

7,5

1440

7,63-10,3

1565-1530

108



1

1,0

4А112МВ6

4,0

950

6,60-8,80

940-1050

139

ДО -41

4



4А132S6

5,5

960

8,80-11,5

1070-1120

136



4A132M6

7,5

970

11,5-14,0

1140-1150

146



4A132M4

11,0

1460

9,40-11,0

2200-2380

145

ВЦ14-46-5-01А

4A160S4

15,0

1460

11,0-14,5

2380-2500

218

ВЦ14-46-5Ж2-01А

4A160M4

18,5

1460

14,5-17,0

2500-2540

227

ВЦ14-46-5К1-01А

4A180S4

22,0

1460

17,0-19,0

2560-2580

268

5

ВЦ14-46-5К1Ж2-01А

4A180M4

30,0

1470

19,0-21,1

2580-2660

278



1

1,0

4A132M8

5,5

715

8,2-14,0

840-960

228

ДО -41

4



4A160S8

7,5

730

14,0-17,5

980-1020

268

6



4A160M8

11,0

730

12,7-22,0

1020-1035

293

ВЦ14-46-6,3-01А

4A160S6

11,0

970

13,0-16,0

1540-1700

268

ВЦ14-46-6,3Ж2-01А

4A160M6

15,0

970

16,0-21,0

1700-1790

293

ВЦ14-46-6,3К1-01А

4A180M6

18,5

975

21,0-25,0

1800-1820

314

ВЦ14-46-6,3К1Ж2-01А

4A200M6

22,0

975

25,0-28,5

1820-1840

340



1

1,0

4A180M8

15,00

730

19,3-24,5

1330-1480

438

ДО -41

4



4A200M8

18,50

730

24,5-28,2

1480-1510

423

5

ВЦ14-46-8-01А

4A200L8

22,00

730

28,2-33,0

1510-1590

463

ВЦ14-46-8Ж2-01А

4A225M8

30,00

735

33,0-41,5

1620-1650

598

ВЦ14-46-8К1-01А

4A225M6

37,00

980

26,0-32,0

2400-2600

598

ВЦ14-46-8К1Ж2-01А

4A250S6

45,00

985

32,0-38,0

2600-2750

673

ВЕНТИЛЯТОРЫ РАДИАЛЬНЫЕ ВЦ 14-46 ВЗРЫВОЗАЩИЩЕННЫЕ ИЗ РАЗНОРОДНЫХ МЕТАЛЛОВ

  • взрывозащищенные из разнородных металлов (Р-01)
  • взрывозащищенные теплостойкие из разнородных металлов (РЖ2-01)
  • взрывозащищенные коррозионностойкие из нержавеющей стали (РК1-01)
  • взрывозащищенные коррозионностойкие теплостойкие из нержавеющей стали (РК1Ж2-01)

Типоразмер вентилятора

конструк тивное испол нение

относи тельный диаметр колеса

двигатель

частота вращения рабочего колеса, об/мин

параметры в рабочей зоне

Масса венти лятора, не более кг.

виброизо ляторы

типо размер

мощ ность, кВт

производи тельность, 103 м3/час

полное дав ление, Па

тип

кол-во

1

2

3

4

5

6

7

8

9

10

11



1

1,0

АИМ63В4

0,37

1365

1,0-1,35

400-450

37

ВР 201

4



АИМ71А4

0,55

1370

1,35-2,10

450-460

42

ВЦ14-46-2,5Р-01

АИМ80В2

2,2

2850

2,00-2,40

1700-1850

56

ВР 202

ВЦ14-46-2,5РЖ2-01

АИМ920L2

3,0

2840

2,40-3,20

1850-2000

77

ВЦ14-46-2,5РК1-01

АИМ100S2

4,0

2880

3,20-4,10

2020-2040

88

ВЦ14-46-2,5РК1Ж2-01

АИМ100L2

5,5

2880

4,10-4,50

2040-2000

93



1

1,0

АИМ71В6

0,55

920

1,35-2,70

310-370

55,5

ВР 201

4

ВЦ14-46-3,15Р-01

АИМ80А6

0,75

920

2,70-3,35

370-360

61,3

ВР 202

ВЦ14-46-3,15РЖ2-01

АИМ80А4

1,1

1400

2,09-2,55

735-790

61,3

ВЦ14-46-3,15РК1-01

АИМ80В4

1,5

1400

2,55-3,40

790-860

64

ВЦ14-46-3,15РК1Ж2-01

АИМ90L4

2,2

1420

3,30-4,80

860-885

89



1

1,0

АИМ80В6

1,1

920

2,65-3,60

506-580

80

ВР 202

4



АИМ90L6

1,5

935

3,50-4,50

590-650

107

ВЦ14-46-4Р-01

АИМ100L6

2,2

950

4,50-6,60

660-655

120

ВЦ14-46-4РЖ2-01

АИМ100L4

4

1420

4,20-5,70

1250-1420

120

ВЦ14-46-4РК1-01

АИМ112М4

5,5

1425

5,70-7,60

1420-1540

133

ВЦ14-46-4РК1Ж2-01

АИМ132S4

7,5

1455

7,40-10,40

1600-1560

171

ВР 202

6



1

1,0

АИМ112МВ6

4

955

6,60-8,80

950-1060

165

ВР 202

6



АИМ132S6

5,5

960

8,80-11,50

1070-1120

203



АИМ132М6

7,5

960

11,50-14,00

1120-1130

214

ВР 203



АИМ132М4

11

1450

9,40-11,0

2180-2370

203

ВЦ14-46-5Р-01

АИМ160S4

15

1460

11,0-14,50

2380-2500

214

ВЦ14-46-5РЖ2-01

АИМ160М4

18,5

1460

14,50-17,0

2500-2540

254

ВЦ14-46-5РК1-01

АИМ80S4

22

1470

17,0-19,0

2560-2580

300

ВЦ14-46-5РК1Ж2-01

АИМ180М4

30

1465

19,0-21,10

2570-2650

315



1

1,0

АИМ132М8

5,5

710

9,20-14,0

830-950

250

ВР 203

6



АИМ160S8

7,5

730

14,0-17,50

980-1020

268



АИМ160М8

11

730

17,50-21,30

1020-1035

293

ВР 202

8

ВЦ14-46-6,3Р-01

АИМ160S6

11

975

12,70-16,00

1550-1710

268

ВЦ14-46-6,3РЖ2-01

АИМ160М6

15

975

16,00-21,00

1710-1800

293

ВЦ14-46-6,3РК1-01

АИМ180М6

18,5

970

21,00-25,00

1790-1810

361

ВЦ14-46-6,3РК1Ж2-01

АИМ200М6

22

980

25,00-28,50

1830-1850

516

ВР 203



1

1,0

АИМ180М8

15

725

19,30-24,50

1315-1460

473

ВР 203

6



АИМ200М8

18,5

735

24,50-28,20

1500-1530

628

ВР 203

8

ВЦ14-46-8Р-01

АИМ200L8

22

735

28,20-33,0

1530-1620

658

ВЦ14-46-8РЖ2-01

АИМ225М8

30

735

33,0-41,50

1620-1650

624

ВЦ14-46-8РК1-01

АИМ225М6

37

980

26,0-32,0

2400-2600

624

ВЦ14-46-8РК1Ж2-01

АИМ250S6

45

985

32,0-38,0

2600-2750

743

ВЕНТИЛЯТОРЫ РАДИАЛЬНЫЕ ВЦ 14-46 ВЗРЫВОЗАЩИЩЕННЫЕ ИЗ АЛЮМИНЕВЫХ СПЛАВОВ

  • взрывозащищенные из алюминевых сплавов (КЗ-01)

Типоразмер вентилятора

конструк тивное испол нение

относи тельный диаметр колеса

двигатель

частота вращения рабочего колеса, об/мин

параметры в рабочей зоне

Масса венти лятора, не более кг.

виброизо ляторы

типо размер

мощ ность, кВт

производи тельность, 103 м3/час

полное давле ние, Па

тип

кол-во

1

2

3

4

5

6

7

8

9

10

11



1

1,0

В63А4

0,25

1380

0,82-1,00

268-300

23

ВР 201

4



В63В4

0,37

1365

1,00-1,40

300-315

23



В71В2

1,1

2810

0,95-1,55

980-1150

28



В80А2

1,5

2850

1,55-1,95

1150-1250

36

ВЦ14-46-2И1-01А

В80В2

2,2

2850

1,95-2,60

1250-1300

36



1

1,0

В63В4

0,37

1365

1,0-1,35

400-450

32,1

ВР 201

4



В71А4

0,55

1370

1,35-2,10

450-460

36,1



В80В2

2,2

2850

2,00-2,40

1700-1850

44,3



В90L2

3

2840

2,40-3,20

1850-2000

69

ВР 201



В100S2

4

2880

3,20-4,10

2020-2040

82

ВЦ14-46-2,5И1-01А

B100L2

5,5

2880

4,10-4,50

2040-2000

82



1

1,0

В71В6

0,55

920

1,35-2,70

310-370

43

ВР 201

4



В80А6

0,75

920

2,70-3,35

370-360

51



В80А4

1,1

1400

2,09-2,55

735-790

51



В80В4

1,5

1400

2,55-3,40

790-860

51

ВЦ14-46-3,15И1-01А

В90L4

2,2

1420

3,30-4,80

860-885

75

ВР 202



1

1,0

В80В6

1,1

920

2,65-3,60

506-580

60

ВР 201

4



В90L6

1,5

935

3,50-4,50

590-650

83



В100L6

2,2

950

4,50-6,60

660-655

96

ВР 202



B100L4

4

1420

4,20-5,70

1250-1420

96



B112M4

5,5

1425

5,70-7,60

1420-1540

109

ВЦ14-46-4И1-01А

B132S4

7,5

1455

7,40-10,40

1600-1560

147



1

1,0

В112МВ6

4

955

6,4-8,7

1000-1190

120

ВР 202

4



В132S6

5,5

980

8,7-11,0

1190-1250

165

6

ВЦ14-46-5И1-01А

B132M6

7,5

960

11,0-14,1

1250-1300

176

6



1

1,0

В132Ь8

5,5

710

7,7-14,6

752-978

200

ВР 202

6



В160S6

7,5

730

14,6-19,0

978-1030

221

8

ВЦ14-46-6,3И1-01А

B160M8

11

730

19,0-21,5

1030-1040

250



1

1,0

В180М8

15

730

19,5-28,0

1300-1500

380

ВР 203

6



В200М8

18,5

735

28,0-32,0

1500-1530

535

8



В200L8

22

735

32,0-37,0

1530-1550

565

ВЦ14-46-8И1-01А

B225M8

30

730

37,0-45,0

1550-1580

630

  АКУСТИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Акустические характеристики измерены со стороны нагнетания при номинальном режиме работы вентилятора. На стороне всасывания уровни звуковой мощности на 3 дБ ниже уровней, приведенных в таблице.

На границе рабочего участка аэродинамической характеристики уровни звуковой мощности на 3 дБ выше уровня звуковой мощности, соответствующей номинальному режиму работы вентилятора.

Вентилятор

n, об/мин

Октавные уровни звуковой мощности, дБ в полосах среднегеометрических частот, Гц, не более

Суммарный уровень звуковой мощности, дБ

63

125

250

500

1000

2000

4000

8000



1350

67

68

72

74

70

66

61

53

78

ВЦ14-46-2

2850

83

84

88

90

86

82

77

69

94



1357

73

74

78

80

76

72

67

59

84

ВЦ14-46-2,5

2850

92

93

97

99

95

91

86

78

103



915

72

73

77

79

75

71

66

58

83

ВЦ14-46-3,15

1395

81

82

86

88

84

80

75

67

92



920

79

80

84

86

82

78

73

65

90

ВЦ14-46-4

1440

90

91

95

97

93

89

84

76

101



970

87

88

92

94

90

86

81

73

98

ВЦ14-46-5

1460

97

98

102

104

100

96

91

83

108



730

88

89

93

95

91

87

82

74

99

ВЦ14-46-6,3

970

96

97

101

103

99

95

90

82

107



730

96

97

101

103

99

95

90

82

107

ВЦ14-46-8

985

103

104

108

110

106

102

97

89

114

ВЕНТИЛЯТОРЫ РАДИАЛЬНЫЕ ВЦ 14-46

Габаритные, установочные и присоединительные размеры

ВЦ 14-46 №2÷4


Обозначение вентилятора

А1

А2

А3

А4

А5

А6

А7

В1

В2

Д1

Д2

Hmax

H2

Lmax

L1

n

ВЦ 14-46-2

130

170

85

-

290

135

-

392

140

235

203

437

167

510

132,5

8

ВЦ 14-46-2,5

162,5

205

100

-

260

400

121

480

175

280

253

558

208

575

152,5

8

ВЦ 14-46-3,15

208

255

200

100

340

560

145

602

224

345

323

687

255

695

177

12

ВЦ 14-46-4

260

310

200

100

370

650

174

742

280

430

403

887

291

867

205,5

12

ВЦ 14-46 №5÷8


Обозначение вентилятора

А1

А2

А3

А4

А5

А6

А7

В1

в1

в2

Д1

Д2

Hmax

H2

Lamx

L1

h

в

e1

t

n

n1

d1

ВЦ 14-46-5

324

300

40

380

410

600

95

915

354

352

530

510

990

345

1025

252

7

10

50

100

3

16

7

ВЦ 14-46-6,3

410

400

35

470

460

650

153

1143

448

445

660

640

1140

428

1250

308

7

10

63

100

4

20

7

ВЦ 14-46-8

520

600

150

600

606

1050

212

1450

567

563

850

820

1439

534

1500

378

12

16

80

150

4

16

10

Положение корпуса вентиляторов ВЦ 14-46

Правого вращения


Левого вращения




Для вентиляторов ВЦ 14-46-5, 6,3 и 8 положение корпуса Пр1800 и Л1800 по спец.заказу



Пр00, Л00

Пр450, Л450

Пр900, Л900

B

b

H

B

b

H

B

b

H

ВЦ 14-46-2

392

151

167

327

139

279

342

176

227

ВЦ 14-46-2,5

480

189

208

408

173

335

417

220

276

ВЦ 14-46-3,15

602

238

245

515

218

413

516

277

342

ВЦ 14-46-4

742

301

291

648

273

500

642

351

428



Пр1350, Л1350

Пр1800, Л1800

Пр2700, Л2700

Пр3150, Л3150

B

b

H

B

b

H

B

b

H

B

b

H

ВЦ 14-46-2

441

164

189

392

151

314

342

176

151

441

164

139

ВЦ 14-46-2,5

535

204

235

480

173

234

417

219

189

539

204

173

ВЦ 14-46-3,15

670

258

297

602

253

295

516

277

238

670

258

218

ВЦ 14-46-4

856

322

376

742

313

363

642

351

301

856

322

273



Пр00, Л00

Пр450, Л450

Пр900, Л900

B

b

H

B

b

H

B

b

H

ВЦ 14-46-5

915

389

345

940

357

612

790

454

526

ВЦ 14-46-6,3

1143

487

428

1052

447

760

985

564

656

ВЦ 14-46-8

1450

614

534

1328

564

965

1247

714

836



Пр1350, Л1350

Пр2700, Л2700

Пр3150, Л3150

B

b

H

B

b

H

B

b

H

ВЦ 14-46-5

1032

420

482

790

454

389

1032

420

357

ВЦ 14-46-6,3

1286

526

605

985

564

487

1286

526

447

ВЦ 14-46-8

1629

664

764

1247

714

614

1629

664

564

Аэродинамические характеристики вентиляторов радиальных ВЦ 14-46-2


Аэродинамические характеристики вентиляторов радиальных ВЦ 14-46-2,5


Аэродинамические характеристики вентиляторов радиальных ВЦ 14-46-3,15


Аэродинамические характеристики вентиляторов радиальных ВЦ 14-46-4


Аэродинамические характеристики радиальных вентиляторов ВЦ 14-46-5

Аэродинамические характеристики радиальных вентиляторов ВЦ 14-46-6,3

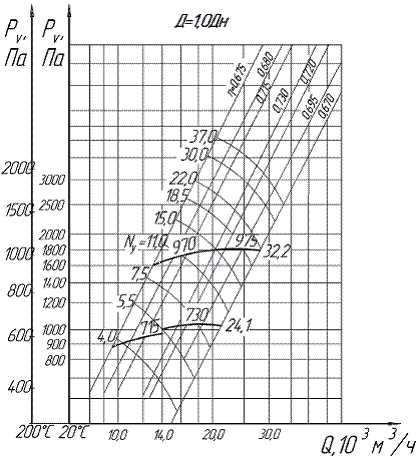

Аэродинамические характеристики радиальных вентиляторов ВЦ 14-46-8



карта сайта © 2009 ООО Вентиляторный завод Вентстандарт
Поддержка. Разработка сайтов в Megagroup.
1.3.ВЦ 14-46 №2÷№8(аналог ВР 280-46; ВР 300-45; ВЦ9-55; ВР15-45; ВЦ12-49)
