   1.1. ВЦ 4-75 №2,5÷№12,5(аналог ВР 80-70; ВЦ 4-70; ВЦ 4-76; ВР 86-77; ВР 80-75; ВР 86-75)


Общие сведения:

  • - Низкого давления
  • - Одностороннего всасывания
  • - Корпус спиральный поворотный
  • - Назад загнутые лопатки
  • - Количество лопаток - 12
  • - Направление вращения - правое и левое.

Назначение:

  • - Стационарные системы кондиционирования воздуха и вентиляции производственных, общественных и жилых зданий, а также для других санитарно-технических целей.

Варианты изготовления:

ТУ 4861-010-00270366-94

  • - Общего назначения из углеродистой стали (С)
  • - Общего назначения теплостойкие из углеродистой стали (СЖ2)
  • - Коррозионностойкие из нержавеющей стали (К1)
  • - Коррозионностойкие теплостойкие из нержавеющей стали К1Ж2)

ТУ 4861-012-00270366-94

  • - Взрывозащищенные из разнородных металлов (Р)
  • - Взрывозащищенные теплостойкие из разнородных металлов (РЖ2)
  • - Взрывозащищенные коррозионностойкие теплостойкие из нержавеющей стали (РК1Ж2)

ТУ 4861-011-00270366-94

  • - Взрывозащищенные из алюминиевых сплавов (К3).

Условия эксплуатации:

Вентиляторы эксплуатируются в условиях умеренного (У) и тропического (Т) климата второй категории размещения по ГОСТ 15150. При обеспечении защиты двигателя от атмосферных воздействий допускается использование вентиляторов в условиях умеренного климата первой категории размещения. Вентиляторы могут эксплуатироваться в сейсмических опасных зонах.

Температура окружающей среды от минус 400С до 400С (450С для вентиляторов тропического исполнения).

Температура среды, перемещаемой вентиляторами:

ВЦ 4-75 №2,5.1С÷№12,5.1С, ВЦ 4-75 №2,5.1К1÷№12,5.1К1

 - до 800С

ВЦ 4-75 №2,5.1Р÷№12,5.1Р, ВЦ 4-75 №2,5.1РК1÷№12,5.1РК1



ВЦ 4-75 №2,5.1К3÷№12,5.1К3

 - до 800С (для смесей групп Т1,Т2,Т3,Т4)

ВЦ 4-75 №2,5.1РЖ2÷№12,5.1РЖ2

 - до 1500С (для смесей групп Т1,Т2,Т3)

ВЦ 4-75 №2,5.1СЖ2÷№12,5.1СЖ2



ВЦ 4-75 №2,5.1К1Ж2÷№12,5.1К1Ж2

 - до 2000С,

ВЦ 4-75 №2,5.11РК1Ж2÷№12,51РК1Ж2

 - до 2000С (для смесей групп Т1,Т2).

Вентиляторы используются для перемещения воздуха и других газовых смесей с содержанием пыли и твердых примесей не более 100мг/м3 и не содержащих липких веществ и волокнистых материалов. Взрывозащищенные вентиляторы не применимы для перемещения газопаровоздушных смесей от технологических установок, в которых взрывоопасные вещества нагреваются выше температуры их самовоспламенения или находятся под избыточным давлением.

Ограничения условий эксплуатации взрывозащищенных вентиляторов см. таблицу 3.

ВЕНТИЛЯТОРЫ РАДИАЛЬНЫЕ ВЦ 4-75

  • общего назначения из углеродистой стали (С-01) для 1-го исполнения; (С-02) для 5-го исполнения
  • общего назначения теплостойкие из углеродистой стали (СЖ2-01) для 1-го исполнения; (СЖ0-02) для 5-го исполнения
  • коррозионностойкие из нержавеющей стали (К1-01) для 1-го исполнения; (К1-02) для 5-го исполнения
  • коррозионностойкие теплостойкие из нержавеющей стали (К1Ж2-01) для 1-го исполнения; (К1Ж2-02) для 5-го исполнения

Типо- размер венти-лятора

конструк-тивное испол-нение

относи-тельный диаметр колеса

двигатель

частота вращения рабочего колеса, об/мин

параметры в рабочей зоне

Масса венти-лятора, не более кг.

вибро-изо-ляторы

типо- размер

мощность, кВт

произ-ть, 103 м3/час

полное дав-ление, Па

тип

кол-во

1

2

3

4

5

6

7

8

9

10

11

ВЦ4-75-2,5.1С-01

1

1,0

АИР56А4

0,12

1350

0,4-0,8

200-119

25

ДО -38

4

ВЦ4-75-2,5-1.1К1-01

ВЦ4-75-2,5.1СЖ2-01

АИР63В2

0,55

2840

0,8-1,7

870-514

26

ВЦ4-75- 2,5.1К1Ж2-01

ВЦ4-75-3,15.1С-01

1

1,0

АИР56В4

0,18

1350

0,8-1,8

320-180

36

ДО -38

4

ВЦ4-75- 3,15-1.1К1-01

ВЦ4-75- 3,15.1СЖ2-01

АИР71В2

1,1

2850

1,7-2,8

1390-1200

40

ВЦ4-75- 3,15.1К1Ж2-01

АИР80А2

1,5

2850

1,7-3,7

1390-810

44

ВЦ4-75-4.1С-01

1

1,0

АИР63А6

0,18

915

1,1-2,3

240-150

55

ДО -38

4

ВЦ4-75-4-1.1К1-01

ВЦ4-75-4.1СЖ2-01

АИР71А4

0,55

1420

1,7-3,4

580-375

59

ВЦ4-75-4.1К1Ж2-01

АИР100S2

4

2800

3,4-7,0

2300-1200

80

5

ВЦ4-75-5.1С-01

1

1,0

АИР71В6

0,55

920

2,6-5,3

380-230

88

ДО -38

7

ВЦ4-75-5-1.1К1-01

ВЦ4-75-5.1СЖ2-01

АИР90L4

2,2

1390

4,0-8,2

910-550

98

ВЦ4-75-5.1К1Ж2-01

ВЦ4-75-6,3.1С-01

1

1,0

АИР90L6

1,5

920

5,2-10,6

600-360

148

ДО -41

4

ВЦ4- 75-6,3-1.1К1-01

ВЦ4- 75-6,3.1СЖ2-01

АИР112М4

5,5

1460

8,0-16,4

1450-870

179

ВЦ4- 75-6,3.1К1Ж2-01

ВЦ4-75-8.1С-01

1

1,0

АИР132S6

5,5

960

9,0-22,0

1000-490

286,5

ДО -41

5

ВЦ4-75-8-1.1К1-01

ВЦ4-75-8.1СЖ2-01

ВЦ4- 75-8.1К1Ж2-01

ВЦ4-75-10.1С-01

1

1,0

АИР160S8

7,5

730

15,1-32,1

880-460

580

ДО -43

4

ВЦ4- 75-10-1.1К1-01

АИР160М8

11

730

15,1-32,1

880-460

613

ВЦ4- 75-10.1СЖ2-01

АИР160М6

15

975

20,3-42,3

1330-810

608

ВЦ4-75-10.1К1Ж2-01

АИР180М6

18,5

975

20,3-42,3

1330-810

640



АИР200М6

22

975

20,3-42,3

1330-810

663

ВЦ4-75-10.1С-01

5

1,0

АИР160S6

11

790

16,5-34,4

1014-530

755

ДО- 43

5

ВЦ4-75-10-1.1К1-01

АИР160М6

15

890

18,6-38,8

1290-680

800

ВЦ4-75-10.1СЖ2-01

АИР180М6

18,5

950

20,3-42,3

1530-810

806

ВЦ4- 75-10.1К1Ж2-01

АИР180S4

22

1060

22,2-46,2

1830-900

795

ВЦ4-75-12,5.1С-01

1

1,0

АИР200L8

22

735

30,1-62,7

1370-720

977

ДО -43

5

ВЦ4-75- 12,5-1.1К1-01













1

2

3

4

5

6

7

8

9

10

11

ВЦ4-75- 12,5.1СЖ2-01

1





АИР225М8

30

735

30,1-62,7

1370-720

1022





ВЦ4-75- 12,5.1К1Ж2-01



















ВЦ4-75-12,5.1С-01

5

1

АИР160S8

7,5

460

18,8-39,3

540-280

1123

ДО -44

4

ВЦ4-75- 12,5-1.1К1-01

АИР160М8

11

580

23,7-49,5

860-450

1145

ВЦ4-75- 12,5.1СЖ2-01

АИР180М8

15

650

26,5-55,2

1060-550

1184

ВЦ4-75- 12,5.1К1Ж2-01

АИР200L8

22

735

30,1-62,7

1375-720

1310

5



АИР225М8

30

780

31,9-66,5

1545-800

1360



ВЕНТИЛЯТОРЫ РАДИАЛЬНЫЕ ВЦ 4-75 ВЗРЫВОЗАЩИЩЕННЫЕ ИЗ РАЗНОРОДНЫХ МЕТАЛЛОВ



  • взрывозащищенные из разнородных металлов (Р-01)
  • взрывозащищенные теплостойкие из разнородных металлов (РЖ2-01)
  • взрывозащищенные коррозионностойкие из нержавеющей стали (РК1-01)
  • взрывозащищенные коррозионностойкие теплостойкие из нержавеющей стали (РК1Ж2-01)

Типоразмер вентилятора

конструк тивное испол нение

относи тельный диаметр колеса

двигатель

частота вращения рабочего колеса, об/мин

параметры в рабочей зоне

Масса венти лятора, не более кг.

виброизо ляторы

типо размер

мощность, кВт

произво дитель ность, 103 м3/час

полное давление, Па

тип

кол-во

1

2

3

4

5

6

7

8

9

10

11

ВЦ4-75-2,5.1Р-01

1

1,0

АИМ63А4

0,25

1350

0,4-0,8

200-119

36

ВР 201

4

ВЦ4-75-2,5.1РК1-01

ВЦ4-75-2,5.1РЖ2-01

АИМ63В2

0,55

2840

0,3-1,7

870-514

36

ВЦ4- 75-2,5.1РК1Ж2-01

ВЦ4-75-3,15.1Р-01

1

1,0

АИМ63А4

0,25

1350

0,8-1,8

320-180

47

ВР 201

4

ВЦ4- 75-3,15.1РК1-01

ВЦ4- 75-3,15.1РЖ2-01

АИМ80А2

1,5

2850

1,7-3,7

1390-810

60

ВЦ4-75- 3,15.1РК1Ж2-01

ВЦ4-75-4.1Р-01

1

1,0

АИМ63А6

0,18

915

1,1-2,3

240-150

64

ВР 201

4

ВЦ4-75-4.1РК1-01

ВЦ4-75-4.1РЖ2-01

АИМ71А4

0,55

1420

1,7-3,4

580-375

69

ВЦ4- 75-4.1РК1Ж2-01

АИМ100S2

4

2880

2300-1200

2300-1200

117

ВЦ4-75-5.1Р-01

1

1,0

АИМ71В6

0,55

920

2,6-5,3

380-230

98

ВР 202

4

ВЦ4-75-5.1РК1-01

ВЦ4-75-5.1РЖ2-01

АИМ90L4

2,2

1390

4,0-8,2

910-550

134

ВЦ4- 75-5.1РК1Ж2-01

ВЦ4-75-6,3.1Р-01

1

1,0

АИМ90L6

1,5

920

5,2-10,6

600-360

182

ВР 202

4

ВЦ4-75-6,3.1РК1-01

ВЦ4-75-6,3.1РЖ2-01

АИМ112М4

5,5

1460

8,0-16,4

1450-870

208

ВЦ4- 75-6,3.1РК1Ж2-01

ВЦ4-75-8.1Р-01

1

1,0

АИМ132S6

5,5

940

9,0-22,0

1000-490

346

ВР 203

4

ВЦ4-75-8.1РК1-01

ВЦ4-75-8.1РЖ2-01

ВЦ4- 75-8.1РК1Ж2-01

ВЦ4-75-10.1Р-01

1

1,0

АИМ160S8

7,5

730

15,1-32,1

880-460

603

ВР 203

5

ВЦ4-75-10.1РК1-01

АИМ160М8

11

730

15,1-32,1

880-460

632

ВЦ4-75-10.1РЖ2-01

АИМ160М6

15

975

20,3-42,3

1330-810

632

ВЦ4- 75-10.1РК1Ж2-01





АИМ180М6

18,5

975

20,3-42,3

1330-810

693







АИМ200М6

22

975

20,3-42,3

1330-810

848

ВЦ4-75-10.1Р-01

1

1,0

АИМ200L8

22

735

30,1-62,7

1370-720

977

ВР 203

6



1

2

3

4

5

6

7

8

9

10

11

ВЦ4-75-10.1РК1-01





















ВЦ4-75-10.1РЖ2-01

АИМ225М8

30

735

30,1-62,7

1370-720

1022

ВЦ4- 75-10.1РК1Ж2-01

ВЕНТИЛЯТОРЫ РАДИАЛЬНЫЕ ВЦ4-75 ВЗРЫВОЗАЩИЩЕННЫЕ ИЗ АЛЮМИНИЕВЫХ СПЛАВОВ



  • взрывозащищенные из алюминиевых сплавов (К3-01)

Типоразмер вентилятора

конструк тивное испол нение

относи тельный диаметр колеса

двигатель

частота вращения рабочего колеса, об/мин

параметры в рабочей зоне

Масса венти лятора, не более кг.

виброизо ляторы

типо размер

мощность, кВт

производи тельность, 103 м3/час

полное давление, Па

тип

кол-во

1

2

3,0

4

5

6

7

8

9

10

11



1

1,0

АИМ63А4

0,25

1350

0,4-0,8

200-119

28

ВР 201

4

ВЦ4- 75-2,5.1К3-01

АИМ63В2

0,55

2840

0,3-1,7

870-514

28



1

1,0

АИМ63А4

0,25

1350

0,8-1,8

320-180

36

ВР 201

4

ВЦ4- 75-3,15.1К3-01

АИМ80А2

1,5

2850

1,7-3,7

1390-810

49



1

1,0

АИМ63А6

0,18

915

1,1-2,3

240-150

42

ВР 201

4



АИМ71А4

0,55

1420

1,7-3,4

580-375

47

ВЦ4-75-4.1К3-01

АИМ100S2

4

2880

3,4-7,0

2300-1200

94



1

1,0

АИМ71В6

0,55

920

2,6-5,3

380-230

62

ВР 201

5

ВЦ4-75-5.1К3-01

АИМ90L4

2,2

1390

4,0-8,2

910-550

98



1

1,0

АИМ90L6

1,5

920

5,2-10,6

600-360

118

ВР 202

4

ВЦ4- 75-6,3.1К3-01

АИМ112М4

5,5

1460

8,0-16,4

1450-870

142

ВЦ4-75-8.1К3-01

1

1,0

АИМ132S6

5,5

940

9,0-22,0

1000-490

238

ВР 203

4



1

1,0

АИМ160S8

7,5

730

15,1-32,1

880-460

396

ВР 203

5



АИМ160М8

11

730

15,1-32,1

880-460

425



АИМ160М6

15

975

20,3-42,3

1330-810

425



АИМ180М6

18,5

975

20,3-42,3

1330-810

486

ВЦ4-75-10.1К3-01

АИМ200М6

22

975

20,3-42,3

1330-810

641



1

1,0

АИМ200L8

22

735

30,1-62,7

1370-720

640

ВР 203

6

ВЦ4- 75-12,5.1К3-01

АИМ225М8

30

735

30,1-62,7

1370-720

685

АКУСТИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВЦ4-75

Акустические характеристики измерены со стороны нагнетания при номинальном режиме работы вентилятора. На стороне всасывания уровни звуковой мощности на 3 дБ ниже уровней, приведенных в таблице.

На границе рабочего участка аэродинамической характеристики уровни звуковой мощности на 3 дБ выше уровня звуковой мощности, соответствующей номинальному режиму работы вентилятора.

Вентилятор

n, об/мин

Октавные уровни звуковой мощности, дБ в полосах среднегеометрических частот, Гц, не более

Суммарный уровень звуковой мощности, дБ

63

125

250

500

1000

2000

4000

8000



1350

63

64

68

69

59

55

49

44

73

ВЦ4-75-2,5

2840

82

80

82

84

76

74

65

58

89



1350

74

72

74

70

70

63

55

49

80

ВЦ4-75-3,15

2850

90

88

90

86

86

79

71

64

96



915

69

68

74

70

64

60

51

46

77



1420

79

78

84

80

74

70

61

56

87

ВЦ4-75-4

2880

104

103

99

95

89

85

76

71

102



920

75

78

82

73

70

66

61

55

85

ВЦ4-75-5

1390

84

87

91

82

79

75

70

64

94



920

87

88

89

82

78

72

67

65

93

ВЦ4-75-6,3

1460

98

97

98

91

81

81

76

74

102

ВЦ4-75-8

960

95

96

95

93

92

85

84

89

98



730

91

94

102

95

93

91

83

84

105

ВЦ4-75-10

975

97

100

108

101

99

97

89

90

111

ВЦ4-75-12,5

735

104

107

110

102

99

95

90

84

114

ВЕНТИЛЯТОРЫ РАДИАЛЬНЫЕ

абаритные, установочные и присоединительные размеры


Обозначение
вентиляторов

h

l

Lmax

A

D

D1

d

d1

d2

a1

a2

A1

A2

A3

A4

t1

t2

C

C1

C2

N

n

n1

n2

2,5

320

140

493

162

252

280

8,5х14

7

12

175

175

100

100

205

205

100

100

35

220

300

8

8

1

1

3,15

410

162

552

205

318

345

8,5х14

7

12

221

221

200

200

255

255

100

100

84

220

400

8

12

2

2

4

520

192

695

260

403

430

8,5х14

7

12

280

280

200

200

310

310

100

100

114

290

500

8

12

2

2

5

650

252

740

324

510

530

7х14

7

15

350

350

300

300

380

380

100

100

104

410

480

16

16

3

3

6,3

720

308

1000

410

640

660

7х14

7

15

441

441

400

400

470

470

100

100

125

460

520

16

20

4

4

8

905

378

1170

520

820

850

7х14

11

15

560

560

600

600

600

600

150

150

135

606

600

16

16

4

4

ВЕНТИЛЯТОРЫ РАДИАЛЬНЫЕ ВЦ4-75 №10÷№12,5(5 исполнение)

Габаритные, установочные и присоединительные размеры


Обозначение
вентилятора

А1

А2

А3

А4

А5

А6

А7

А8

В1

Н2

Нmax

L1

Lmax

n

n1

t

b

Д

Д1

ВЦ 4-75-10.1С-02

734

750

-

750

840

345

1260

630

1919

658

1847,5

435

1665

5

20

150

700

1005

1050

ВЦ 4-75-12,5.1С-02

794

750

87,5

925

1080

360

1535

785

2206

801

1886

542

2100

6

28

125

875

1255

1300

Положение корпуса вентиляторов ВЦ 4-75

Правого вращения


Левого вращения




Пр00, Л00

Пр450, Л450

Пр900, Л900

B

b

H

B

b

H

B

b

H

ВЦ 4-75-2,5

529

189

197

408

173

335

417

220

276

ВЦ 4-75-,315

656

238

240

515

218

413

516

277

342

ВЦ 4-75-4

742

301

291

648

273

500

642

351

428



Пр1350, Л1350

Пр1800, Л1800

Пр2700, Л2700

Пр3150, Л3150

B

b

H

B

B

H

B

b

H

B

b

H

ВЦ 4-75-2,5

535

204

235

480

173

234

417

219

189

539

204

173

ВЦ 4-75-,315

670

258

297

602

253

295

516

277

238

670

258

218

ВЦ 4-75-4

856

322

376

742

313

363

642

351

301

856

322

273

Пр00, Л00

Пр450, Л450

Пр900, Л900

B

b

H

B

b

H

B

b

H

ВЦ 4-75-5

915

389

346

940

357

612

790

454

526

ВЦ 4-75-6,3

1143

487

428

1052

447

760

985

564

656

ВЦ 4-75-8

1448

614

534

1328

564

965

1247

714

836

ВЦ 4-75-10

1919



658

1642

695

1191

1528

888

1044

ВЦ 4-75-12,5

2207



801

2060

880

1490

1908

1107

1294



Пр1350, Л1350

Пр2700, Л2700

Пр3150, Л3150

B

b

H

B

b

H

B

b

H

ВЦ 4-75-5

1032

420

482

790

454

389

1032

420

357

ВЦ 4-75-6,3

1286

526

605

985

564

487

1286

526

447

ВЦ 4-75-8

1629

664

764

1247

714

614

1629

664

564

ВЦ 4-75-10

2012

820

951

-

-

-

2012

820

695

ВЦ 4-75-12,5

2520

1030

1180

-

-

-

2520

1030

880

Для вентиляторов ВЦ 4-75-5÷12,5 положение корпуса Пр1800 и Л1800 по спец.заказу

Для вентиляторов ВЦ 4-75-10÷12,5 положение корпуса Пр2700 и Л2700 не изготавливается

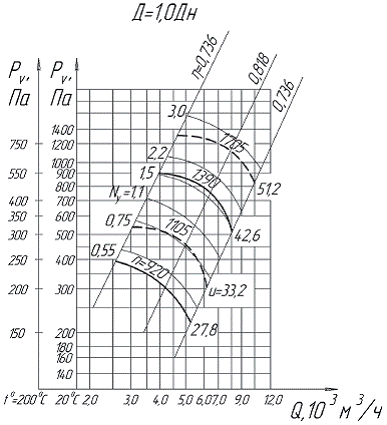

Аэродинамические характеристики вентиляторов радиальных ВЦ 4-75-2,5

Аэродинамические характеристики вентиляторов радиальных ВЦ 4-75-3,15

Аэродинамические характеристики вентиляторов радиальных ВЦ 4-75-4





Аэродинамические характеристики вентиляторов радиальных ВЦ 4-75-5

Аэродинамические характеристики вентиляторов радиальных ВЦ 4-75-6,3

Аэродинамические характеристики вентиляторов радиальных ВЦ 4-75-8

Аэродинамические характеристики вентиляторов радиальных ВЦ 4-75-10 (I исполнение)

Аэродинамические характеристики вентиляторов радиальных ВЦ 4-75-12,5 (I исполнение)


Аэродинамические характеристики вентиляторов радиальных ВЦ 4-75-10 (V исполнение)


Аэродинамические характеристики вентиляторов радиальных ВЦ 4-75-12,5 (V исполнение)





карта сайта © 2009 ООО Вентиляторный завод Вентстандарт
Поддержка. Разработка сайтов в Megagroup.
1.1.ВЦ 4-75 №2,5÷№12,5(аналог ВР 80-70; ВЦ 4-70; ВЦ 4-76; ВР 86-77; ВР 80-75; ВР 86-75)
