   6.1. ВДН №8÷№21; ДН №8÷№21(аналог Д; ВД)


Общие сведения:

  • -  ТУ 4861-026-00239706-03
  • -  одностороннего всасывания
  • -  корпус поворотный
  • -  количество лопаток - 16
  • -  направление вращения - правое и левое.

Назначение:

  • -  центробежные дутьевые вентиляторы одностороннего всасывания типа ВДН предназначены для подачи воздуха в топки котельных агрегатов.
  • -  центробежные дымососы одностороннего всасывания типа ДН предназначены для отсасывания дымовых газов из топок котельных агрегатов, оборудованных эффективно действующими системами золоулавливания, а также для отсасывания дымовых газов из топок газомазутных котельных агрегатов.

Условия эксплуатации:

  • -  вентиляторы ВДН рассчитаны на продолжительный режим работы в помещении и на открытом воздухе (вне помещения под навесом) в условиях умеренного климата (климатическое исполнение У, категория размещения 2, ГОСТ 15150-69).
  • -  допустимая температура окружающего воздуха для ВДН от -300С до 400С.
  • -  Дымососы рассчитаны на продолжительный режим работы в помещении и на открытом воздухе в условиях умеренного климата (климатическое исполнение У, категории размещения 1, 2, 3 и 4, ГОСТ 15150-69).
  • -  Запуск дымососов разрешается при температуре в улитке не ниже -300С, максимальная температура дымовых газов на входе в дымосос не должна превышать +2000С.

Описание конструкции вентиляторов ВДН:

Все вентиляторы типа ВДН изготавливаются правого и левого вращения с консольным расположением рабочего колеса. Правым считается вращение рабочего колеса по часовой стрелке, если смотреть со стороны электродвигателя.

Улитка вентилятора №5-12,5 поставляются заводом изготовителем с углом разворота от 00 до 2700 через каждые 150, при этом ребра улитки, мешающие установке, подрезаются.

Для снятия корпуса вентилятора на всасывающей стороне необходимо иметь съемный участок воздухопровода длиной не менее: для вентиляторов типов ВДН-5 и ВДН-6,3 - 320мм; ВДН-8 и ВДН-9 - 400мм; ВДН-10  и ВДН-11,2 - 450мм; ВДН-12,5 - 550мм.

Размеры съемных участков вентиляторов ВДН-13 и выше определяются разворотами корпусов и их разъемами.

Выем ротора вентиляторов осуществляется через отверстие в задней стенке улитки. В рабочем состоянии это отверстие закрывается съемной диафрагмой.

Для установки вентиляторов должен быть спроектирован и сооружен монолитный фундамент согласно чертежам общего вида.

Конструкция вентиляторов не рассчитана на воспринятие нагрузок от массы и теплового расширения проводящих и отводящих воздухопроводов. Привод вентиляторов осуществляется от асинхронных двигателей. Производительность, полное давление, потребляемая мощность и к.п.д. вентиляторов типа ВДН определяются на различных режимах работы по аэродинамическим характеристикам.

Описание конструкции дымососов ДН:

Для различных эрозионных свойств транспортируемого дымового газа дымососы типа ДН изготавливаются с противоизносной защитой внутренних улиток и лопаток рабочих колес-базовое исполнение.

Каждый типоразмер дымососов изготавливается правого и левого вращения с консольным расположением рабочего колеса. Правым считается вращение ротора по часовой стрелке, если смотреть со стороны электродвигателя.

Основными узлами дымососов являются рабочее колесо, ходовая часть, улитка и направляющий аппарат.

Рабочее колесо дымососов состоит из крыльчатки и ступицы. Крыльчатка представляет собой сварную конструкцию, состоящую из 16 листовых назад загнутых или вперед загнутых лопаток, расположенных между основным (коренным) и коническим (покрывающим) дисками. При работе на озоленных дымовых газах рабочие колеса дымососов типа ДН отличаются повышенной износоустойчивостью и являются самоочищающимися.

Ходовая часть дымососов состоит из вала, соединительной упругой втулочно-пальцевой муфты и подшипников, расположенных в литом корпусе, имеющем горизонтальный разъем.

Дымососы типов ДН-12,5, ДН-11,2, ДН-10, ДН-9, ДН-8, ДН-5 выполняются без специальной ходовой части с непосредственной посадкой рабочего колеса на вал электродвигателя, так и с ходовой частью. Для защиты подшипников ротора электродвигателя от перегрева теплом, передающимся по валу от рабочего колеса во время работы дымососа, рабочее колесо дымососов имеет специальную ступицу. Нормальная работа дымососов (без перегрева подшипников электродвигателя) обеспечивается при температуре наружного воздуха, не превышающей +400С.

Улитка дымососов сварная из листовой и профильной стали. Для создания необходимой жесткости стенки усиливаются оребрением из угольников и полос. Внутренняя поверхность улитки по образующей защищается броневыми листами, заменяемыми по мере износа.

Для выема ротора дымососов (ходовая часть с насаженным рабочим колесом) на улитках предусматривается съемный сектор.

Улитка дымососов №5, 6,3, 8-12,5 поставляется заводом-изготовителем с углом разворота напорного патрубка от 00 до 2700 через каждые 150, при этом ребра улитки, мешающие установке, подрезаются.

Для снятия корпуса дымососов на всасывающей стороне необходимо иметь съемный участок газопровода длиной не менее: для дымососов типа ДН-9, ДН-8, ДН-6,3 и ДН-5 - 400мм; ДН-10 и ДН-11,2 - 450мм; ДН-12,5 - 550мм.

Размеры съемных участков дымососов ДН-13 и выше определяются разворотами корпусов и их разъемами.

Выем ротора дымососов (электродвигатель с насаженным рабочим колесом) осуществляется  через отверстие в стенке улитки, расположенной между основным диском крыльчатки и электродвигателем. В рабочем состоянии это отверстие закрывается съемной диафрагмой.

Режим работы дымососов типа ДН устанавливается осевым направляющим аппаратом.

Лопатки осевых направляющих аппаратов дымососов могут поворачиваться от угла 900 (всасывающее отверстие полностью перекрыто) до 0. направляющие аппараты дымососов рассчитаны на привод от электроисполнительного механизма типа МЭО, а также могут регулироваться вручную. Дымососы должны быть установлены на фундамент. Металлоконструкции дымососов должны покрываться снаружи слоем тепловой изоляции.

Конструкция дымососов не рассчитана на воспринятие нагрузок от массы и теплового расширения проводящих и отводящих газопроводов. Привод дымососов осуществляется от асинхронных электродвигателей.

Производительность, полное давление, мощность на валу и к.п.д. дымососов серии ДН определяется на различных режимах работы по аэродинамическим характеристикам.

Условия поставки вентиляторов типа ВДН:

Вентиляторы №15-21 поставляются отдельными узлами, размеры которых ограничены нормальными железнодорожным габаритом. Узлы разворотов улитки 00, 900, 1800 и 2700.

Вентиляторы №2,5-12,5 поставляются заказчику в собранном виде на подставке и комплектно с электродвигателем.

Вентиляторы №5-13 поставляются также с промежуточным подшипниковым узлом - ходовой частью. Поставка осуществляется как на единой раме под ходовой частью и электродвигатель, так и на раме только под ходовую часть. По заказу выполняется поставка ТДМ на виброосновании.

Условия поставки дымососов типа ДН:

Дымососы №15-26 поставляются отдельными узлами, размеры которых ограничены нормальными железнодорожным габаритом. Узлы разворотов улитки 00, 900, 1800 и 2700.

Дымососы №2,5-12,5 поставляются заказчику в собранном виде на подставке и комплектно с электродвигателем.

Дымососы №5-13 поставляются также с промежуточным подшипниковым узлом - ходовой частью. Поставка осуществляется как на единой раме под ходовую часть и электродвигатель, так и на раме только под ходовую часть.

ТЯГОДУТЬЕВЫЕ МАШИНЫ ТИПА ВДН и ДН, Д-3,5

Условное обозначение

конструк тивное испол нение

относи тельный диаметр колеса

двигатель

частота вращения рабочего колеса, об/мин

параметры в рабочей зоне

Масса венти лятора, не более кг.

типо размер

мощ ность, кВт

производи тельность, 103 м3/час

полное давле ние, Па

1

2

3

4

5

6

7

8

9

ДН-3,5М

1

1,0

АИР100S4

3,0

1420

4,3

800

96



1

1,0

АИР160S6

11,0

930

13,62

990

641

ДН-10

АИР180М4

30,0

1420

20,43

2230

703



1

1,0

4А200М6

22,0

930

19,13

1240

1106

ДН-11,2

4А200L4

45,0

1420

28,7

2810

1106



1

1,0

4А250S4

75,0

1420

39,9

3510

1415

ДН-12,5

4А200L6

30,0

930

26,6

1550

1215



1

1,0

АИР160S6

11,0

930

13,62

1550

585

ВДН-10

АИР180М4

30,0

1420

20,43

3250

655



1

1,0

4А200М6

22,0

930

16,95

1810

1023

ВДН-11,2

АИР200L4

45,0

1420

25,43

4110

1023



1

1,0

4А250М4

90,0

1420

39,9

5520

1386

ВДН-12,5

4А200L6

30,0

930

26,6

2430

1152

АКУСТИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Акустические характеристики измерены со стороны нагнетания при номинальном режиме работы вентилятора. На стороне всасывания уровни звуковой мощности на 3 дБ ниже уровней, приведенных в таблице.

На границе рабочего участка аэродинамической характеристики уровни звуковой мощности на 3 дБ выше уровня звуковой мощности, соответствующей номинальному режиму работы вентилятора.

Вентилятор

n, об/мин

Октавные уровни звуковой мощности, дБ в полосах среднегеометрических частот, Гц, не более

Суммарный уровень звуковой мощности, дБ

63

125

250

500

1000

2000

4000

8000

ДН-10

930

94

97

100

105

102

99

94

89

107

ВДН-10

1420

98

101

104

109

106

103

98

93

111

ДН-11,2

930

98

101

104

109

106

103

98

93

111

ВДН-11,2

1420

102

105

108

113

110

107

102

97

115

ДН-12,5

930

98

102

106

104

101

99

93

86

106

ВДН-12,5

1420

102

106

110

108

105

103

97

90

110

  Габаритные, установочные и присоединительные размеры ДН 10÷12,5 и ВДН 10÷12,5

Обозначение изделия

А

А1

А2

А3

А4

А5

А6

А7

В

В1

В2

Н

Н1

ДН 10

624

325

600

315

144

550

550

432

914

375

492

1428

624

ВДН 10

ДН 11,2

736

470

700

343

280

456

608

470

1070

430

568

16101

700

ВДН 11,2

ДН 12,5

800

565

760

366

390

675

675

520

1165

470

625

1877

875

ВДН 12,5

Обозначение изделия

L1

Lmax

e

e1

e2

Д1

Д2

t

t1

п

п1

п2

ДН 10

495

1233

33

10

2,5

660

705

138

144

4

1

14

ВДН 10

ДН 11,2

555

1453

36

22

2,8

660

705

76

70

6

4

24

ВДН 11,2

ДН 12,5

630

1725

25

13

2,5

830

875

75

65

9

6

34

ВДН 12,5

Положение корпуса тягодутьевых машин (вид со стороны электродвигателя)

Правого вращения

Левого вращения

Для ДН и ВДН №10 и №11,2 положение корпуса Пр150, Пр300, Пр600, Пр750 и Л750, Л600, Л300, Л150 не изготавливается.

Положение корпуса



№10

№11,2

№12,5

Пр00, Л0

B

1489

1669

1860

b

789

885

985

H

687

771

860

Пр150, Л150

B

-

-

2114

b

-

-

980

H

-

-

841

Пр300, Л300

B

-

-

2271

b

-

-

957

H

-

-

1818

Пр450,Л450

B

1864

2090

2332

b

741

831

927

H

635

712

795

Пр600,Л600

B

-

-

2299

b

-

-

898

H

-

-

773

Пр750, Л750

B

-

-

2179

b

-

-

878

H

-

-

752

Пр900, Л900

B

1578

1772

2029

b

689

771

862

H

699

784

875

Пр1800, Л1800

B

1489

1669

1867

b

789

885

992

H

889

997

1113

Пр2700, Л2700

B

1577

1767

1973

b

687

771

860

H

789

885

986

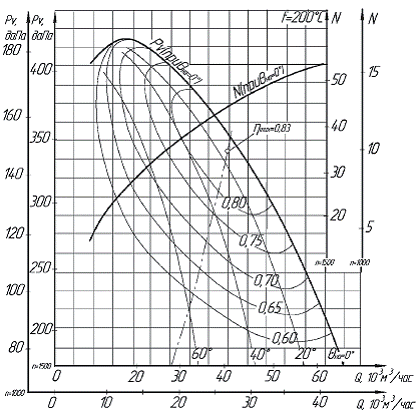

Аэродинамические характеристики ДН-10

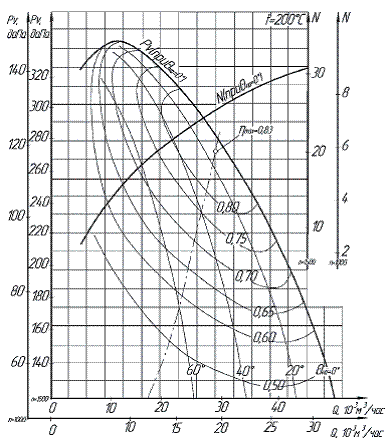

Аэродинамические характеристики ДН-11,2

Аэродинамические характеристики ДН-12,5

Аэродинамические характеристики ВДН-10

Аэродинамические характеристики ВДН-11,2

Аэродинамические характеристики ВДН-12,5
