1.2. ВЦ 4-76 №10Ж, ВЦ 4-76 №10
Общие сведения:
- - среднего давления
- - одностороннего всасывания
- - корпус спиральный поворотный
- - количество лопаток - 12
- - направление вращения - правое и левое.
Назначение:
ВЦ 4-76 №10
- - применяются в стационарных системах кондиционирования воздуха и вентиляции производственных, общественных и жилых зданий, а также для других санитарно-технических и производственных целей;
ВЦ 4-76 №10Ж
- - для перемещения агента сушки (теплоносителя) в технологических линиях по сушке зерна с зерносушильными аппаратами А1-ДС50, А1-УЗМ.
Варианты изготовления:
ТУ 22-4714-80
- - из углеродистой стали
Условия эксплуатации:
Вентиляторы эксплуатируются в условиях умеренного (У) и тропического (Т) климата второй категории размещения по ГОСТ 15150.
При обеспечении защиты двигателя от атмосферных воздействий допускается использование вентиляторов ВЦ 4-76-10-02 в условиях климата первой категории размещения.
Вентиляторы могут эксплуатироваться в сейсмически опасных зонах.
Температура окружающей среды от минус 400С до 400С (450С для вентиляторов тропического исполнения).
Температура среды, перемещаемой вентиляторами
|
ВЦ 4-76-10Ж-02 |
- до 1600С...2000С, |
|
ВЦ 4-76-10-02 |
- до 800С. |
Вентиляторы используются для перемещения воздуха и других газовых смесей с содержанием пыли и твердых примесей не более 100 мг/м3 и не содержащих липких веществ и волокнистых материалов.
ВЕНТИЛЯТОРЫ РАДИАЛЬНЫЕ ВЦ 4-76-10Ж; ВЦ 4-76-10
|
Типоразмер вентилятора |
конструк тивное испол нение |
относи тельный диаметр колеса |
двигатель |
частота вращения рабочего колеса, об/мин |
параметры в рабочей зоне |
Масса вентилятора, не более кг. |
||
|
типо размер |
мощность, кВт |
производи тельность, 103 м3/час |
полное давление, Па |
|||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
|
5 |
1,0 |
4А225М4УП |
55 |
1280 |
60-80 |
2100-1275 |
1285 |
|
|
4А200L6УП |
30 |
975 |
35-48 |
1550-1160 |
1210 |
||
|
ВЦ 4-76-10ж-02 |
4А200L4УП |
45 |
1140 |
30-70 |
2270-1200 |
1240 |
||
|
ВЦ 4-75-10-02 |
5 |
1,0 |
4А160S4У3 |
15 |
900 |
18-43 |
1250-660 |
1000 |
АКУСТИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Акустические характеристики измерены со стороны нагнетания при номинальном режиме работы вентилятора. На стороне всасывания уровни звуковой мощности на 3 дБ ниже уровней, приведенных в таблице.
На границе рабочего участка аэродинамической характеристики уровни звуковой мощности на 3 дБ выше уровня звуковой мощности, соответствующей номинальному режиму работы вентилятора.
|
Вентилятор |
n, об/мин |
Октавные уровни звуковой мощности, дБ в полосах среднегеометрических частот, Гц, не более |
Суммарный уровень звуковой мощности, дБ |
|||||||
|
63 |
125 |
250 |
500 |
1000 |
2000 |
4000 |
8000 |
|||
|
|
1140 |
98 |
99 |
103 |
105 |
101 |
97 |
92 |
84 |
109 |
|
|
1280 |
102 |
103 |
107 |
109 |
105 |
101 |
96 |
88 |
113 |
|
ВЦ 4-76-10Ж-02 |
975 |
97 |
98 |
102 |
104 |
100 |
96 |
91 |
83 |
108 |
|
ВЦ 4-76-10-02 |
900 |
95 |
96 |
100 |
102 |
98 |
94 |
89 |
81 |
106 |
ВЕНТИЛЯТОРЫ РАДИАЛЬНЫЕ ВЦ 4-76-10Ж; ВЦ 4-76-10
Габаритные, установочные и присоединительные размеры
Положение корпусов вентиляторов
Правого вращения
Левого вращения
Аэродинамические характеристики вентиляторов радиальных ВЦ 4-76-10

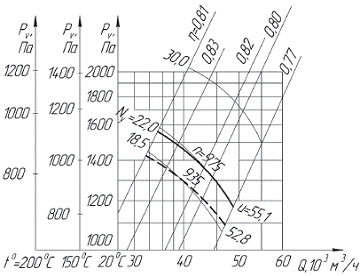

Аэродинамические характеристики вентиляторов радиальных ВЦ 4-76-10Ж
