   5.1. ВЦ 14-46 ДУ №4÷№12,5


Общие сведения:

  • -  изготовление по 1 конструктивной схеме исполнения (с №3,15÷№8)
  • -  среднего давления
  • -  одностороннего всасывания
  • -  корпус спиральный поворотный
  • -  вперед загнутые лопатки
  • -  количество - 32
  • -  направление вращения - правое и левое.

Назначение:

  • -  для удаления образующих при пожаре дымовоздушных смесей с температурой до 4000С в течении 120 минут и до 6000С в течении 90 минут.

Варианты изготовления:

ТУ 4861-019-00239706-98

  • -  с рабочим колесом из нержавеющей стали (ВЦ 14-46 №3,15ДУ-01÷№8ДУ-01) для эксплуатации в течении 120 минут при температуре 4000С и в течении 90 минут при температуре 6000С
  • -  с рабочим колесом из нержавеющей стали (ВЦ 14-46 №3,15ДУ-02÷№8ДУ-02) для эксплуатации в течении 120 минут при температуре 4000С и в течении 90 минут при температуре 6000С

Условия эксплуатации:

Вентиляторы эксплуатируются в условиях умеренного (У) климата второй категории размещения по ГОСТ 15150.

Вентиляторы могут эксплуатироваться в сейсмически опасных зонах.

Температура окружающей среды от минус 400С до 400С.

Температура среды, перемещаемой вентиляторами 4000С....6000С.

Вентиляторы используются для перемещения невзрывоопасных дымовоздушных смесей, не содержащих взрывчатых веществ, волокнистых и липких материалов, токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию, с запыленностью не более 10мг/м3.

ВЕНТИЛЯТОРЫ РАДИАЛЬНЫЕ ВЦ 14-46 ДУ

  • с рабочим колесом из нержавеющей стали (-01)
  • с рабочим колесом из углеродистой стали (-02)

Типоразмер вентилятора

конструк тивное испол нение

относи тельный диаметр колеса

двигатель

частота враще ния рабочего колеса, об/мин

параметры в рабочей зоне

Масса венти лятора, не более кг.

типо размер

мощ ность, кВт

производи тельность, 103 м3/час

полное давление, Па

+200С

+4000С

+6000С

1

2

3

4

5

6

7





8

9



1

1,0

АИР80А6

0,75

920

1,3-3,5

300-355

130-146

131-119

46



АИР80А4

1,1

1395

2,05-2,75

730-810

318-352

245-272

47

ВЦ 14-46-3,15ДУ-01

АИР80В4

1,5

1395

2,75-3,80

810-860

352-374

272-289

47

ВЦ 14-46-3,15ДУ-02

АИР90L4

2,2

1395

3,80-4,80

860-875

396-405

306-313

51

ВЦ 14-46-4ДУ-01

1

1,0

АИР112М4

5,5

1430

4,0-7,63

1200-1545

530-680

400-525

102

ВЦ 14-46-4ДУ-02

АИР132S4

7,5

1440

7,63-10,3

1565-1530

690-670

532-520

108



1

1,0

АИР112МВ6

4,0

950

6,6-8,8

940-1050

415-460

320-357

145



АИР132S6

5,5

960

8,0-11,5

1070-1120

470-490

364-381

141



АИР132М6

7,5

970

11,5-14,0

1140-1150

500-510

388-391

151



АИР132М4

11,0

1460

9,4-11,0

2200-2380

968-1047

748-809

151



АИР160S4

15,0

1460

11,0-14,5

2380-2500

1047-1100

809-850

218



АИР160М4

18,5

1460

14,5-17,0

2500-2540

1100-1118

850-864

240

ВЦ 14-46-5ДУ-01

АИР180S4

22,0

1460

17,0-19,0

2560-2580

1126-1135

870-877

268

ВЦ 14-46-5ДУ-02

АИР180М4

30,0

1470

19,0-21,1

2580-2660

1135-1126

877-870

285



1

1,0

АИР160S8

7,5

730

9,5-17,5

860-1020

370-449

347-352

268



АИР160М8

11,0

730

17,5-21,3

1020-1035

449-455

520-580

293



АИР160S6

11,0

970

12,7-16,0

1540-1700

680-750

571-609

268



АИР160М6

15,0

970

16,0-21,0

1700-1790

739-788

612-619

293

ВЦ 14-46-6,3ДУ-01

АИР180М6

18,5

975

21,0-25,0

1800-1820

792-801

619-626

328

ВЦ 14-46-6,3ДУ-02

АИР200М6

22,0

975

25,0-28,5

1820-1840

801-810

320-371

345



1

1,0

АИР200М8

18,5

730

18,5-28,2

1480-1510

651-664

503-513

426



АИР200L8

22,0

730

28,2-33,0

1510-1590

664-700

513-541

466



АИР225М8

30,0

730

33,0-41,5

1620-1650

713-726

551-561

601

ВЦ 14-46-8ДУ-01

АИР225М6

37,0

980

26,0-32,0

2400-2600

1056-1141

816-884

601

ВЦ 14-46-8ДУ-02

АИР250S6

45,0

985

32,0-38,0

2600-2750

1144-1210

884-935

676

АКУСТИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Акустические характеристики измерены со стороны нагнетания при номинальном режиме работы вентилятора. На стороне всасывания уровни звуковой мощности на 3 дБ ниже уровней, приведенных в таблице.

На границе рабочего участка аэродинамической характеристики уровни звуковой мощности на 3 дБ выше уровня звуковой мощности, соответствующей номинальному режиму работы вентилятора.

Вентилятор

Д/ Дн

n, об/мин

Октавные уровни звуковой мощности, дБ в полосах среднегеометрических частот, Гц, не более

Суммарный уровень звуковой мощности, дБ

63

125

250

500

1000

2000

4000

8000

ВЦ 14-46-3,155ДУ

1,0

915

72

73

77

79

75

71

66

58

83

1395

81

82

86

88

84

80

75

67

92

ВЦ 14-46-4ДУ

1,0

1440

90

91

95

97

93

89

84

76

101

ВЦ 14-46-5ДУ

1,0

970

87

88

92

94

90

86

81

73

98

1460

97

98

102

104

100

96

91

83

108

ВЦ 14-46-6,3ДУ

1,0

730

88

89

93

95

91

87

82

74

99

970

96

97

101

103

99

95

90

82

107

ВЦ 14-46-8ДУ

1,0

730

96

97

101

103

99

95

90

82

107

985

103

104

108

110

106

102

97

89

114

ВЕНТИЛЯТОРЫ РАДИАЛЬНЫЕ ВЦ 14-46

Габаритные, установочные и присоединительные размеры вентиляторов для дымоудаления ВЦ 14-46 №3,15ДУ÷№8ДУ

Обозначение вентилятора

А1

А2

А3

А4

А5

А6

А7

В1

в1

в2

Д1

Д2

ВЦ 14-46-3,15

208

200

27,5

255

340

560

198

602

224

224

345

323

ВЦ 14-46-4

260

200

55

310

370

650

226

742

280

280

430

403

ВЦ 14-46-5

324

300

40

380

410

600

95

915

350

350

530

510

ВЦ 14-46-6,3

410

400

35

470

460

650

153

1143

441

441

660

640

ВЦ 14-46-8

520

600

-

600

606

1050

212

1450

560

560

850

820

Обозначение вентилятора

Нmax

H2

Lmax

L1

hxb

e1

t

n

n1

n2

d1

d21

ВЦ 14-46-3,15

687

240

594

177

7х10

32

100

2

12

8

12

7

ВЦ 14-46-4

887

291

729

205,5

7х10

40

100

2

12

8

12

7

ВЦ 14-46-5

990

338

1025

247

7х10

50

100

3

16

16

15

7х14

ВЦ 14-46-6,3

1140

428

1250

301

7х10

63

100

4

20

16

15

7х14

ВЦ 14-46-8

1439

534

1500

380

12х16

80

150

4

16

16

15

7х14


Положение корпуса вентилятора

Правого вращения

Левого вращения




Пр00, Л00

Пр450, Л450

Пр900, Л900

B

b

H

B

b

H

B

b

H

ВЦ 14-46-3,15

602

238

245

515

218

413

516

277

342

ВЦ 14-46-4

742

301

291

648

273

500

642

351

428



Пр1350, Л1350

Пр1800, Л1800

Пр2700, Л2700

Пр3150, Л3150

B

b

H

B

b

H

B

b

H

B

b

H

ВЦ 14-46-2

670

258

297

602

253

295

516

277

238

670

258

218

ВЦ 14-46-2,5

856

322

376

742

313

363

642

351

301

856

322

273



Пр00, Л00

Пр450, Л450

Пр900, Л900

B

b

H

B

b

H

B

b

H

ВЦ 14-46-5

915

389

345

940

357

612

790

454

526

ВЦ 14-46-6,3

1143

487

428

1052

447

760

985

564

656

ВЦ 14-46-8

1450

614

534

1328

564

965

1247

714

836



Пр1350, Л1350

Пр2700, Л2700

Пр3150, Л3150

B

b

H

B

b

H

B

b

H

ВЦ 14-46-5

1032

420

482

790

454

389

1032

420

357

ВЦ 14-46-6,3

1286

526

605

985

564

487

1286

526

447

ВЦ 14-46-8

1629

664

764

1247

714

614

1629

664

564

Для вентиляторов ВЦ 14-46-5ДУ...8ДУ положение корпуса Пр1800 и Л1800 по спец.заказу.

Аэродинамические характеристики вентиляторов радиальных ВЦ 14-46-3,15 ДУ

Аэродинамические характеристики вентиляторов радиальных ВЦ 14-46-4 ДУ

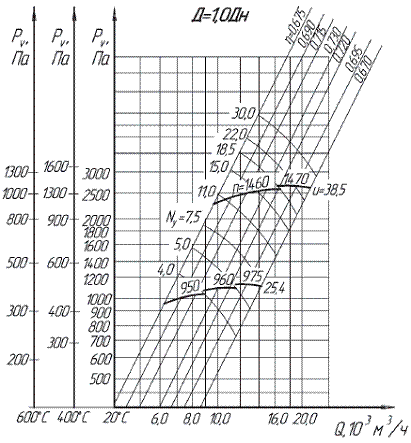

Аэродинамические характеристики вентиляторов радиальных ВЦ 14-46-5 ДУ

Аэродинамические характеристики вентиляторов радиальных ВЦ 14-46-6,3

Аэродинамические характеристики вентиляторов радиальных ВЦ 14-46-8 ДУ
